GodoIT 高创兴

综合布线 | 办公室网络布线

我们的综合布线服务是以客户利益为出发点，为企业建造一个可靠的结构化布线系统。我们主张结合IT运维经验，从布线施工着手，使企业避免将来在办公过程中碰上各类由“布线不专业”所导致的问题。因此，我们资深网络工程师、系统工程师、电气工程师共同参与制定布线方案，使得整个布线方案更符合实际办公应用。

我们的优势

  • 不论工程大小，始终保持严谨的工作态度。
  • 严格按照国家工程标准设计、施工、交付
  • 提供材料样板供客户审核
  • 有丰富的IT经验
  • 友好、可靠和值得信赖

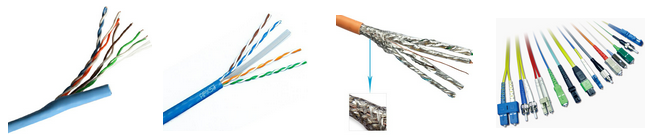

我们使用不同类型的网络器材和网络产品，包括：Cat5e，Cat6，Cat7，光纤等。

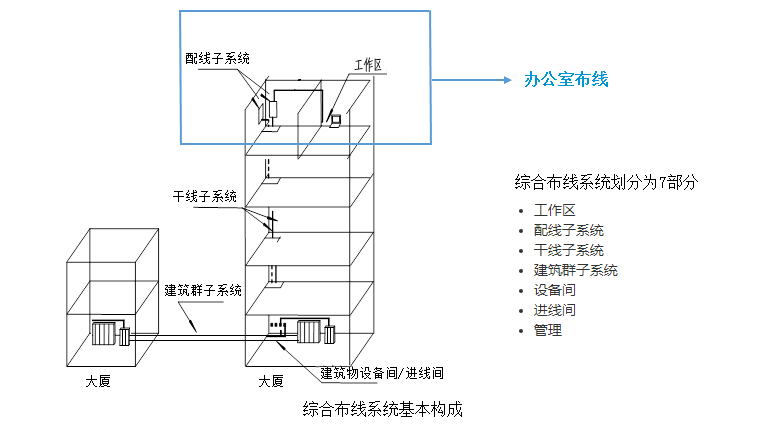

办公室布线在综合布线系统中的定义及常规做法：


综合布线系统（Premises Distributed System，简称PDS）应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体业务等信息的传递。

综合布线系统设计原则

综合布线系统系统性
在建筑物的任一区域均有信息端口,使再重新连接或布置工作站终端时无须重新布线
综合布线系统标准化
系统的信息端口及相应配套电缆必须统一,以便平稳地连接所有类型的网络和终端,同时亦可实现系统维护,重新配置的灵活性.
综合布线系统先进性和延续性
系统必须保持在一个长期的时间内不会过时,并且不会因为由于进步而失去厂家支持.(充分考虑系统发展和向上兼容性)
综合布线系统高性能价格比
选择的布线系统结构合理,选择的原材料、介质、接插件、电气设备具有良好的物理和电气性能,而且价格适中。
综合布线系统实用性
设计的系统应充分满足用户目前的需要及发展需求。
综合布线系统灵活方便
结构设计应做到配线容易,信息口设置合理,做到即插即用。
综合布线系统可管理
采用标准积木式接插件,可进行配线管理。
综合布线系统扩充性好
依标准规范设计系统,采用易于扩充的结构和接插件,保证易于扩充和更换

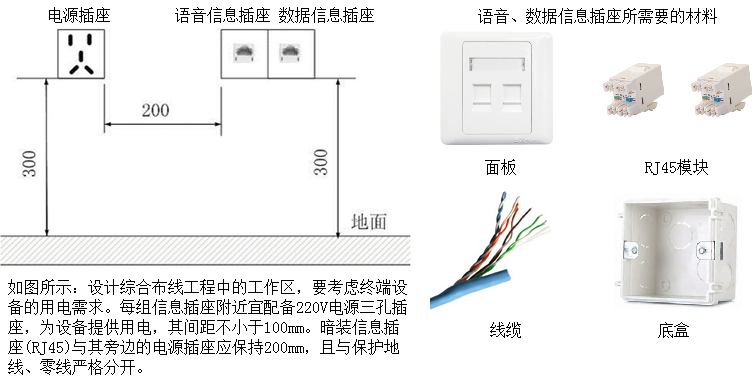

工作区信息插座安装要求：
1.根据楼层平面计算每层楼的布线面积，确定信息插座安装位置，安装在地面上的信息插座应采用防火和抗压的接线盒。安装在墙面或柱子上的信息插座底部离地面的高度宜为300mm。
2.根据设计等级，估算信息插座数量
基本型设计，每㎡一个信息插座，增强型或综合型设计，每10㎡两个信息插座
3.信息模块类型和数量
超5类信息模块，支持1000Mbit/s信息传输；超6类信息模块，支持1000Mbit/s信息传输；
光纤插座模块，支持1000Mbit/s以上信息传输，适合语音、数据和视频应用，信息模块的需求量一般为: m=n+n X 3%

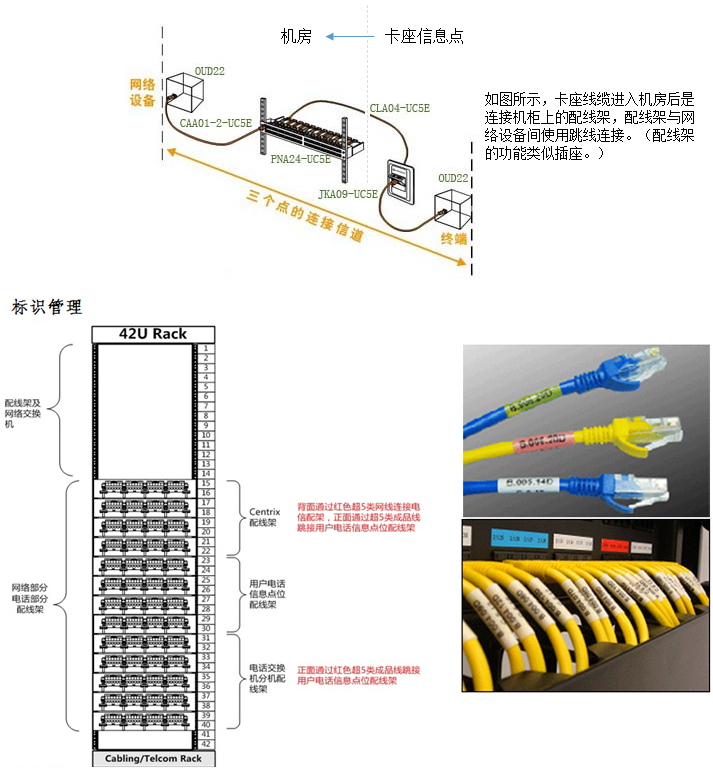

跳线要求：
1.工作区连接信息插座和计算机间的跳线应小于5m
2.跳线可订购或现场压接，一条链路需要两条跳线，一条从配线架接到网络设备，一条从信息插座接到计算机。

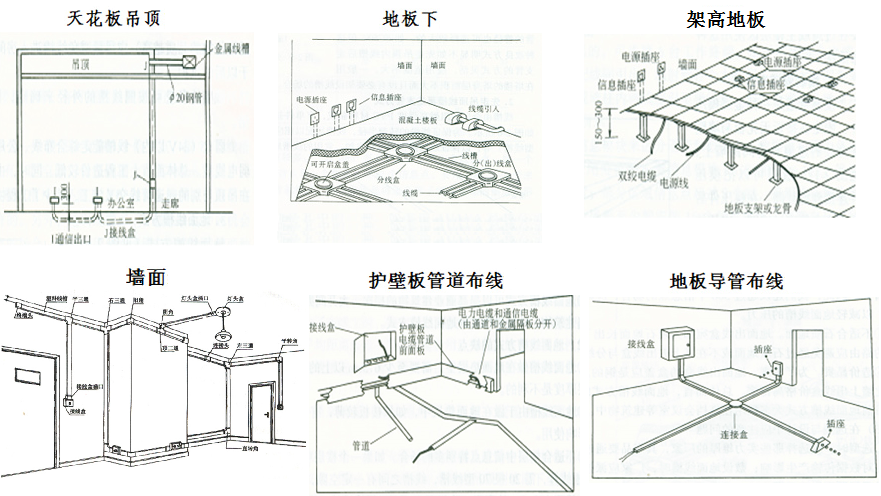

办公室的环境因素决定了线缆的敷设方式。
线缆敷设的方式有以下几种：



现行国家标准
  • GB50311-2007 《综合布线系统工程设计规范》
  • GB50174-2008 《电子信息系统机房设计规范》
  • GB50312-2007 《综合布线系统工程验收规范》
  • GB50462-2008 《电子信息系统机房施工及验收规范》

    • 工程技术文件、承包合同文件要求采用国际标准时，应按要求采用适用的国际标准，如：
  • ISO/IEC 11801 《用户建筑综合布线》
  • EIA/TIA 568 《商业建筑电信布线标准》
  • TIA/TIA 569 《商业建筑电信布线安装标准》
  • TIA/TIA 606 《商业建筑通信基础结构管理规范》
  • TIA/TIA 607 《商业建筑通信接地要求》
  • EN 50173 《信息系统通用布线标准》
  • EN 50174 《信息系统布线安装标准》

    		•


    我们的工作流程:

    流程
  ├── 签订合同
  ├── 设计方案
  │      ├── 到现场勘察及与客户详细沟通
  │      ├── 方案满足客户预算和需求
  │      └── 提供材料样板
  ├── 进场施工
  │      └── 配合装修队进度
  ├── 安装调试设备
  ├── 验收工程
  │      ├── 客户对比工程，查验材料
  │      └── 客户接收工程文档
  └── 现场培训
